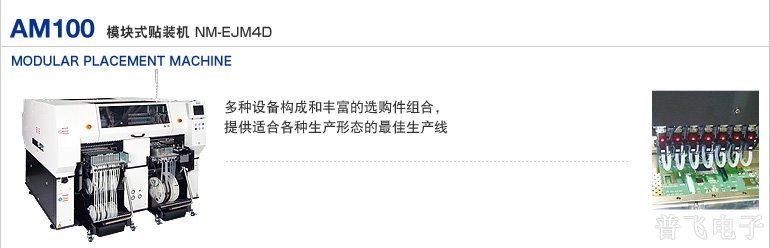

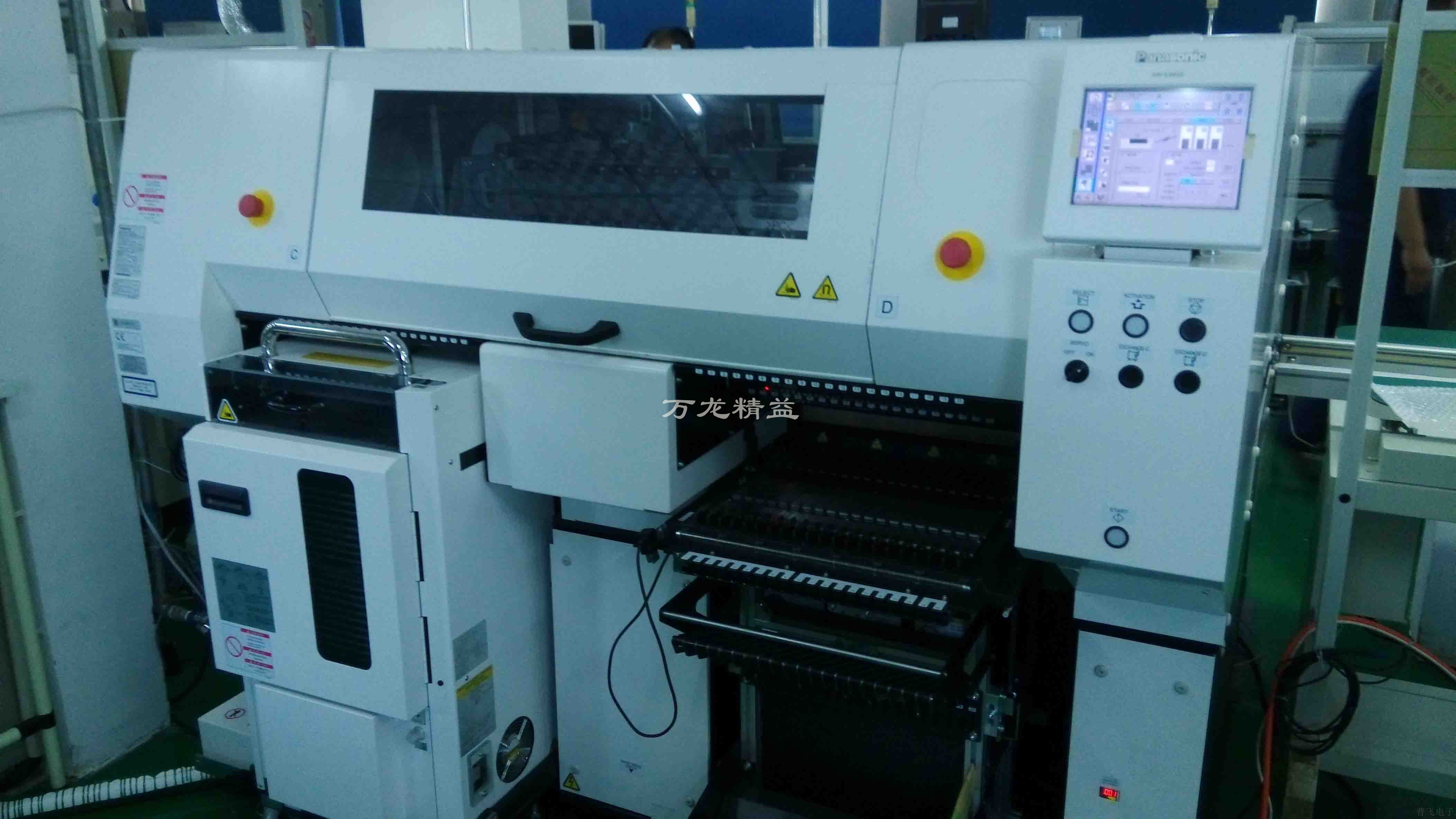

松下-AM100-模块式全自动贴片机

来源：电路板焊接　编辑：SMT贴片加工　时间：2015-05-05　浏览：次

Text begins from here.

生产率和通用性搭载多功能14吸嘴贴装头。
□14 mm*1 为止可最高速度*2实装
*1:□14mm详细尺寸条件

前后均可上料，可应对160种物料的复杂产品的生产。

适应最大510*460pcb板的生产，可对应XL基板。

*3:表示尺寸是前后交换台车规格时

在数据作成系统(NPM-DGS)编制程序NPM-DGS标准搭载Panasert数据转换工具

料架、CM / NPM通用

料架供给部*4 搭载品种数：Max.80
(双式编带料架时：Max.160)
*4:供给部可选择固定供给部或者交换台车

机种名		AM100
型号		NM-EJM4D
基板尺寸（mm）		L 50 × W 50 ～ L 510 × W 460
贴装速度		35 800 cph（0.1006 s/芯片）、 12 200 cph （0.295 s/QFP □12 mm 以下）
贴装精度		± 40 μm/芯片 ± 50 μm/QFP　□12 mm 以下 ± 30 μm/QFP　□12 mm ～ □32 mm
元件供给	编带	编带宽：8～56 / 72 / 88 / 104 mm
		编带料架规格：Max.160品种托盘供料器规格：Max.120品种*1 （ 8 mm 编带、双式编带料架时（小卷盘））
	杆状	编带料架规格：Max.20品种托盘供料器规格：Max.15品种*1
	托盘	托盘供料器规格：Max.20品种1 手动托盘规格：Max.20品种2(固定供给部用选购件)
元件尺寸（mm）		0402芯片3～ L 120 × W 90 或 L 150 × W 25（T = 284）
基板替换时间		约4.0 s（背面无贴装元件时）
电源		三相AC 200 / 220V ±10V、 AC380 / 400 / 420 / 480V ±20V 2.0 kVA
空压源		Min.0.5 MPa ～ Max.0.8 MPa、200 L /min (A.N.R.)
设备尺寸（mm）		W 1 970 × D 2 019 5 × H 1 500 6
重量 *4		2 650 kg
