电路图中的关键电容器的符号详解-电容器的符号

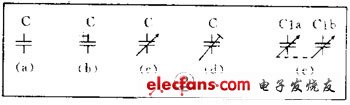

详见如图所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。电容器的文字符号是 C 。
电感器与变压器的符号

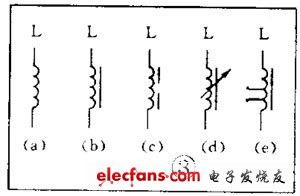

电感线圈在电路图中的图形符号见图 3 。其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。电感线圈的文字符号是“ L ”。

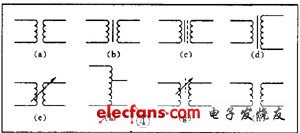

变压器的图形符号见图 4 。其中（ a ）是空芯变压器，（ b ）是滋芯或铁芯变压器，（ c ）是绕组间有屏蔽层的铁芯变压器，（ d ）是次级有中心抽头的变压器，（ e ）是耦合可变的变压器，（ f ）是自耦变压器，（ g ）是带可调磁芯的变压器，（ h ）中的小圆点是变压器极性的标记。
送话器、拾音器和录放音磁头的符号
送话器的符号见图 5 （ a ）（ b ）（ c ），其中（ a ）为一般送话器的图形符号，（ b ）是电容式送话器，（ c ）是压电晶体式送话器的图形符号。送话器的文字符号是“ BM ”。
拾音器俗称电唱头。图 5 （ d ）是立体声唱头的图形符号，它的文字符号是“ B ”。图 5 （ e ）是单声道录放音磁头的图形符号。如果是双声道立体声的，就在符号上加一个“ 2 ”字，见图（ f ）。
扬声器、耳机的符号
扬声器、耳机都是把电信号转换成声音的换能元件。耳机的符号见图 5 （ g ）。它的文字符号是“ B E ”。扬声器的符号见图 5 （ h ），它的文字符号是“ BL ”。
