静电放电（ESD）就是电压电势进入PCBA中的迅速放电。对静电放电敏感（ESDS）的元器件依据组装情况而定，由静电放电产生的电流的大小将决定静电流是否属于电气过载（EOS）（即Electrical Overstress）或出现完全失效情况。在PCBA到达合格性检测过程控制点之前，必须已经完成了任何电路保护设计，及恰当的装联及操作。万龙精益致力于PCB设计、电路板焊接、SMT贴片加工、PCBA加工等一站式智能制造服务。

电气过载危险由不希望出现的电能量造成，造成因素比如：在使用烙铁，吸锡器，测试仪器以及其它电气装置时发生的尖峰电脉冲。

某些元器件对EOS损伤很敏感。同样，某种特殊器件或某一族器件系列的变化可能各自表现出不同程度的EOS敏感性。某种特殊器件中这类敏感性的程度直接与所使用的制造技术有关。

EOS的危害性通常难以同ESD引起的危害性加以区别，故如果确认EOS是毁坏器件或使器件降低等级的原因，则同样必须进行ESD的可能性调查。

在操作敏感的元器件的地方，应采取防范措施预防元器件损坏。不正确的及不小心的操作是造成元器件及PCBA 有明显程度的EOS/ESD损伤的原因。

在操作ESDS元器件时，应对装置进行仔细的检测，确认其不可能产生引起尖峰脉冲的危害。研究表明，尖峰脉冲电平小于0.5V为合格。但是，对ESD特别敏感的元器件数目增加时，要求烙铁、吸锡器、检测仪器及其它直接接触设备绝对不能出现大于0.3V的尖峰脉冲。

在将非导电材料隔开时会有静电荷产生，（例如当塑料袋被拿起或打开时，当塑料底鞋与地毯分离时等等），在合成织物的微粒之间发生磨擦，或使用塑料的焊料去除器时，都会有静电荷产生。甚至在适合的条件下从一个气体喷咀内喷出的空气分子相互碰撞时也能够产生静电放电。

破坏性的静电电荷通常在接近导体（例如对于人的皮肤）时引起，并在相邻导体间有放电火花通过。

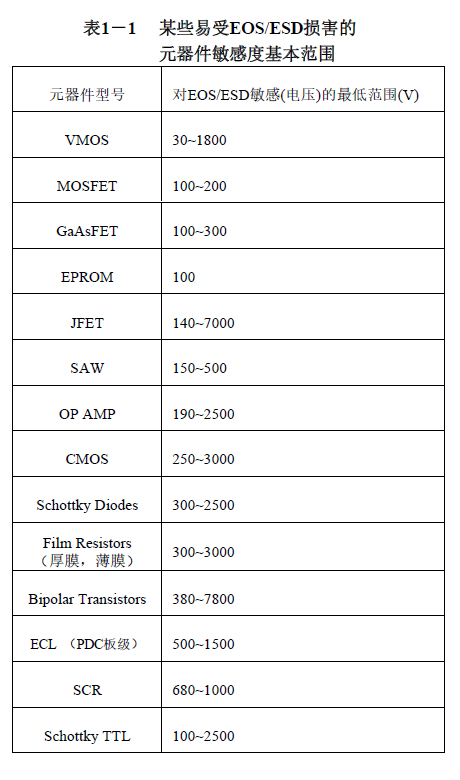

当带有静电荷势能的人触摸PCBA时就会静电放电。当静电放电经由导体图形到达对静电敏感的元器件里时，元器件、PCBA就会有损伤。即使静电放电低到使人感觉不到时（低于 3500V），对于ESDS元器件仍有损害。某些易受到EOS/ESD损害的元器件敏感度的大致范围详见表1－1。
