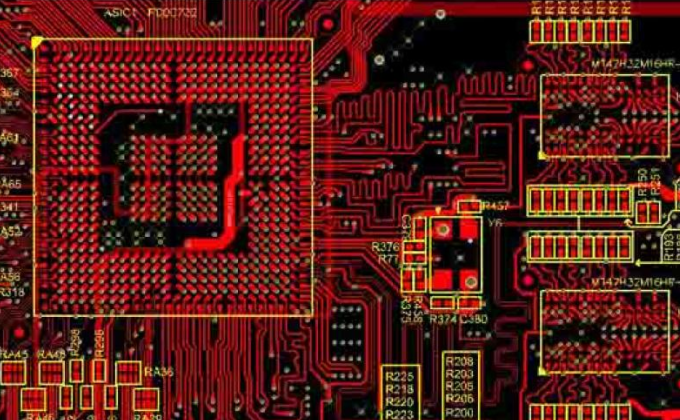

PCB线路板设计在进行PCB布线时，经常会发生这样的情况：走线通过某一区域时，由于该区域布线空间有限，不得不使用更细的线条，通过这一区域后，线条再恢复原来的宽度。走线宽度变化会引起阻抗变化，因此发生反射，对信号产生影响。那么什么情况下可以忽略这一影响，又在什么情况下我们必须考虑它的影响？

有三个因素和这一影响有关：阻抗变化的大小、信号上升时间、窄线条上信号的时延。

首先讨论阻抗变化的大小。很多电路的设计要求反射噪声小于电压摆幅的5%（这和信号上的噪声预算有关），根据反射系数公式：

ρ=（Z2-Z1）/（Z2+Z1） =△Z /（△Z+2Z1）≤5%

可以计算出阻抗大致的变化率要求为：△Z/Z1≤10%

你可能知道，电路板上阻抗的典型指标为+/-10%，根本原因就在这。

如果阻抗变化只发生一次，例如线宽从8mil变到6mil后，一直保持6mil宽度这种情况，要达到突变处信号反射噪声不超过电压摆幅的5%这一噪声预算要求，阻抗变化必须小于10%.这有时很难做到，以FR4板材上微带线的情况为例，我们计算一下。

如果线宽8mil，线条和参考平面之间的厚度为4mil，特性阻抗为46.5欧姆。线宽变化到6mil后特性阻抗变成54.2欧姆，阻抗变化率达到了20%.反射信号的幅度必然超标。

至于对信号造成多大影响，还和信号上升时间和驱动端到反射点处信号的时延有关。但至少这是一个潜在的问题点。幸运的是这时可以通过阻抗匹配端接解决问题。

如果阻抗变化发生两次，例如线宽从8mil变到6mil后，拉出2cm后又变回8mil.那么在2cm长6mil宽线条的两个端点处都会发生反射，一次是阻抗变大，发生正反射，接着阻抗变小，发生负反射。如果两次反射间隔时间足够短，两次反射就有可能相互抵消，从而减小影响。

假设传输信号为1V，第一次正反射有0.2V被反射，1.2V继续向前传输，第二次反射有-0.2*1.2 = 0.24v被反射回。再假设6mil线长度极短，两次反射几乎同时发生，那么总的反射电压只有0.04V，小于5%这一噪声预算要求。

因此，这种反射是否影响信号，有多大影响，和阻抗变化处的时延以及信号上升时间有关。研究及实验表明，只要阻抗变化处的时延小于信号上升时间的20%，反射信号就不会造成问题。如果信号上升时间为1ns，那么阻抗变化处的时延小于0.2ns对应1.2英寸，反射就不会产生问题。也就是说，对于本例情况，6mil宽走线的长度只要小于3cm就不会有问题。

当PCB走线线宽发生变化时，要根据实际情况仔细分析，是否造成影响。需要关注的参数由三个：阻抗变化有多大、信号上升时间是多少、线宽变化的颈状部分有多长。根据上面的方法大致估算一下，适当留出一定的余量。如果可能的话，尽量让减小颈状部分长度。

需要指出的是，实际的PCB生产加工中，参数不可能像理论中那样精确，理论能对我们的PCB设计提供指导，但不能照搬照抄，不能教条，毕竟这是一门实践的科学。估算出的值要根据实际情况做适当的修订，再应用到设计中。
