PCB设计入门之在3D模式下查看电路板设计

来源:PCB 编辑:PCB设计 日期:2018-09-14 浏览:

PCB设计入门之在3D模式下查看电路板设计:在完成了PCB板图的设计,然后可以开始产生输出数据文档。不过,在产生输出制造数据之前,用户还可以利用Altium Designer的三维视图功能查看自己设计的PCB板

电路板设计已经基本完成,是时候研究一下它的3D模式了。3D模式,可以让您从任何角度观察您设计的板。要在PCB编辑器中切换到3D,只需选择View>>Switch To 3D [快捷键: 3]或者从列表中的PCB标准工具栏中选择一个3D视图配置。

Altium Designer软件的3D环境的要求支持是DirectX及相关技术,并使用一个兼容块独立的显卡。对于如何测试您的系统,以及让Altium Designer可以使用DirectX,打开Preferences对话框中的PCB Editor - Display (Tools>>Preferences)。

PCB设计入门之在3D模式下查看电路板设计

您可以滑动变换大小来看,旋转,甚至在板中间看,只要您使用如下操作:

缩放——按Ctrl+鼠标右拖,或者Ctrl+鼠标滚轮,或者PAGE UP / PAGE DOWN键。

平移——鼠标滚轮向上/向下,SHIFT+鼠标滚轮向左/右或向右拖动鼠标来向任何方向移动。

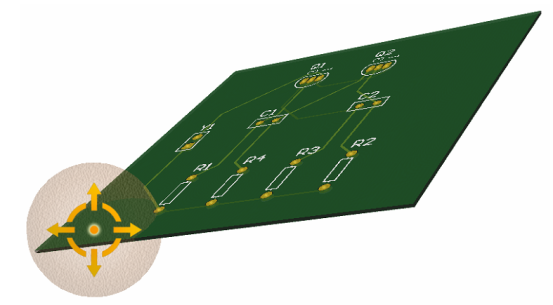

旋转——按住SHIFT键进入3D旋转模式。光标处以一个定向圆盘的方式来表示。该模型的旋转运动是基于圆心的,使用以下方式控制:

用鼠标右拖曳圆盘Center Dot,任意方向旋转视图。

用鼠标右拖曳圆盘Horizontal Arrow,关于Y轴旋转视图。

用鼠标右拖曳圆盘Vertical Arrow,关于X轴旋转视图。

用鼠标右拖曳圆盘Circle Segment,在Y-plane中旋转视图。

您可以使用View Configurations对话框[快捷键: L]来设定3D工作区的显示选项。可以选择各种表面和工作区的颜色以及垂直尺度,这样可以得心应手的来检查PCB的内部。一些表面有一种不透明的设置——越大的透明度的值越大,越少表示的光通过表面的光强度越小,使物体背面后面不明显。您也可以选择显示3D物体本身或者以2D层的颜色来着色该3D对象。

您可以将3D STEP格式模型导入到元器件的封装和PCB设计中并创建自己的3D物体。您也可以以STEP和DWG / DXF格式来输出PCB文件,以便运用到用于其他程序中。3D Vviewer可以导入VRML 1.0/IGES/STEP格式的3D物件,也可以导出IGES和STEP格式的3D物件。

注:任何时候在3D模式下,您可以以各种分辨率创建实时"快照(snapshots)",使用CTRL + C复制,这样就可以将图像(Bitmap格式)存储在Windows剪贴板中,用于其他应用程序。

为元器件封装创建和导入3D实体

到目前为止,我们已经到了最终PCB数据的核实查和输出阶段。Altium Designer软件的3D环境提供了一个逼真的优良的供视图查看及检查PCB组装的环境条件,是一个逼真的环境。

元器件封装本身存储有3D模型,用于在3D环境下渲染该元件。此外,精确的元器件间隙检查、甚至是装配整个PCB和外部的自由浮动的3D机械物体外壳都是可能的。这将用到机械CAD软件包,创建一个设计一体化的新的水平,这些Altium Designer软件正好可以提供。

如需要为元器件创建3D实体的详细资讯,请查找Creating Library Components教程中的3D元器件详细部分。

如需用MCAD软件进行3D实体一体化设计的更多信息,请查找 Integrating MCAD Objects and PCB Designs教程。

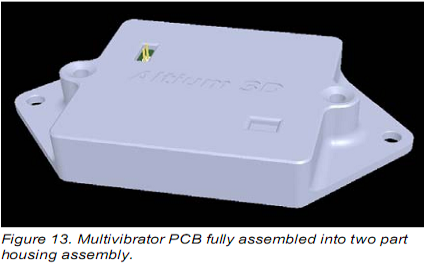

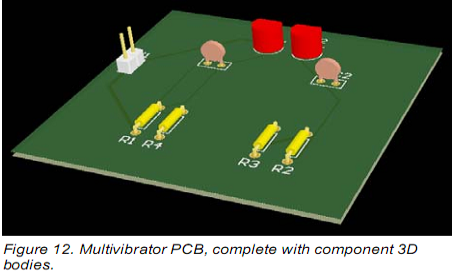

在 Integrating MCAD Objects and PCB Designs教程中,我们设计的板已经通过器件的3D模型完成了(图1)。教程将用机械外壳来装起整块板(图2)。PCB板元器件可以在Altium Designer软件安装中的 Examples/Tutorials/multivibrator_step文件夹中找到。
