细心的伙伴不难发现原本设计为90°的直角，制板回来后变成了R角直接影响了外形的精度，严重时会导致器件卡位不够无法放置或无法与外壳契合。

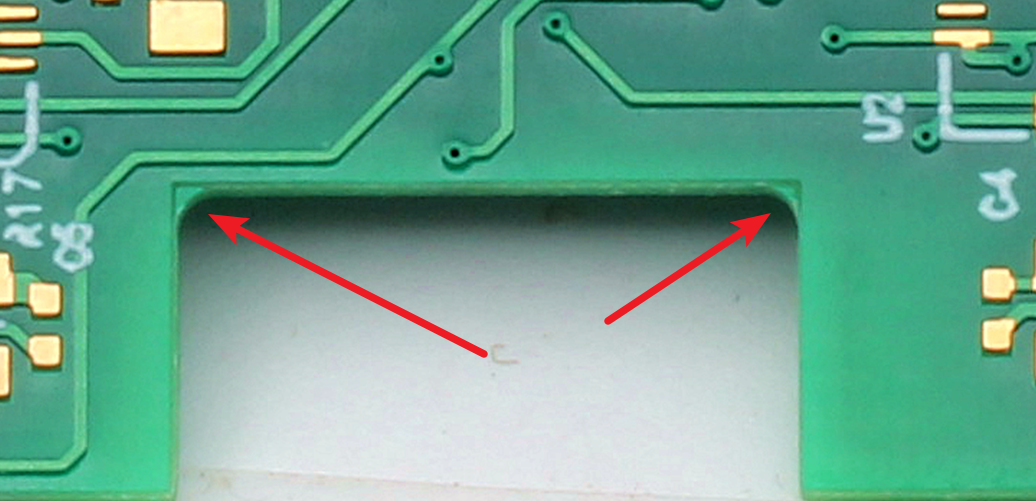

电路板R角

电路板R角的形成：PCB成型时用的锣刀是圆形到，一直高速旋转锣铣PCB板边及内槽，锣刀不能将剩余的尖角铣掉，从而产生了R角，锣刀直径越大R角就越大。

PCB锣槽文件

R角形成示意图

此类有两种方案解决：

方案1：在下单时对于有精度要求的订单加以备注，在订单备注栏备注“请在外形夹角处加上清角孔”。

方案2：PCB外框设计时将外形往内凹一点（见下图），内凹的圆弧直接大于0.8mm。
