PCBA不良板维修流程是什么样的?

来源:PCBA 编辑:PCBA加工 日期:2018-08-01 浏览:
PCBA生产过程中,由于生产人员的操作不当或者是物料质量的原因,常会出现PCBA不良板,这时候需要对不良的PCBA板进行维修。

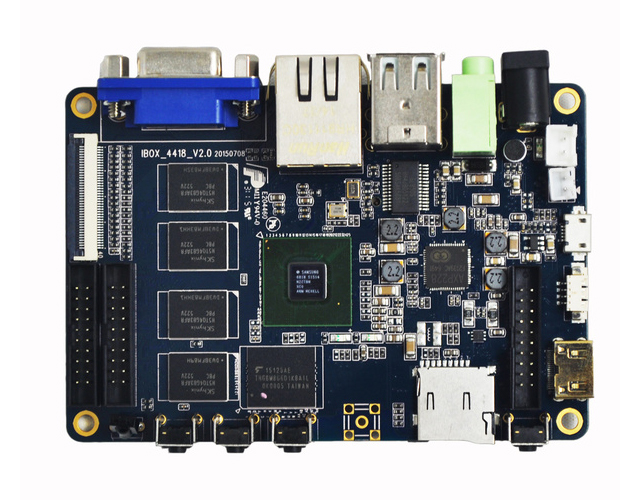

PCBA板-PCBA维修流程
PCBA维修的流程为:
目检PCBA→量测所有POWER→通电测试不良→根据不良现象进行维修→维修后自检→测试治具测试→目检全检
PCBA维修需要准备的工具有:示波器、数位电表、恒温烙铁、热风枪、尖嘴钳、斜口钳、镊子。

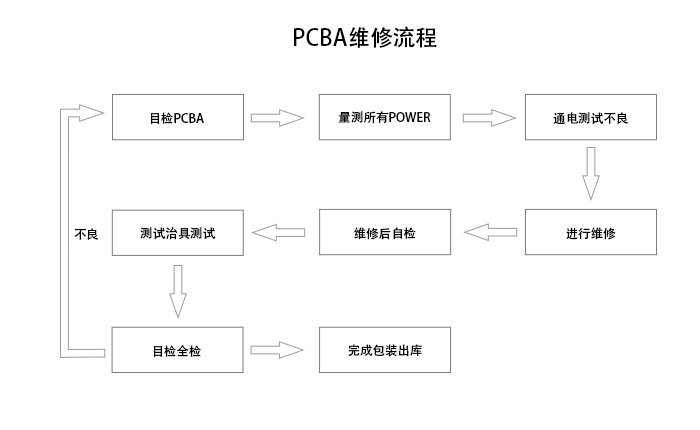

PCBA维修流程-PCBA板维修流程
1、目检PCBA
主要检查PCBA有无明显外观不良。如:短路、空焊、缺件、元件极反、错件元件烧毁等
2、量测所有POWER
主要测量个电源有无对地短路
3、通电测试不良
通电后使用测试治具DOUBLE CHECK不良
4、根据不良现象进行维修
根据不良现象结合电路原理迳行维修.可以参照工程提供维修作业指导书
5、维修后自检
维修后需要对维修部份进行自检.主要检查: 短路 空焊 锡珠 锡渣 及焊点外观
6、测试治具测试
使用测试治具检测PCBA是否维修OK
7、目检全检
对维修好的产品进行全检
PCBA不良板维修的作用是通过对不良PCBA板的维修,可以减少板子的报废,减低工厂的生产成本。
