在将原理图设计转变为PCB设计之前，需要创建一个新的PCB和至少一个板外形轮廓（board outline）。PCB设计入门之创建一个新的PCB文件，在Altium Designer中创建一个新的PCB的最简单的方法就是运用PCB板向导，它可让您根据行业标准选择自己创建的自定义板的大小。在任何阶段，都可以使用后退按钮检查或修改该向导的之前页面。

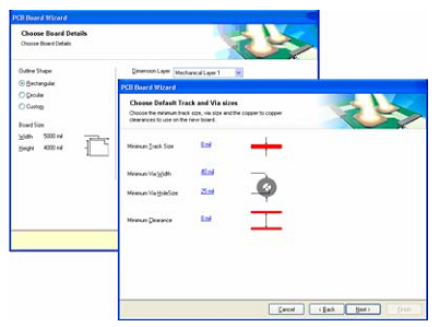

用PCB向导创建一个新的PCB用的PCB向导，步骤如下：
1. 创建一个新的PCB，点击PCB Board Wizard，在Files底部的New from Template选项内点击PCB Board Wizard部分。如果在屏幕上没有显示此选项，按一下向上箭头图标关闭一些上层上面的选项。
2. 打开PCB Board Wizard向导界面，单击下一步继续。
3. 设置测量单位Imperial，例如1000mil = 1英寸。
4. 向导的第三页可选择需要的板纲要形。本页将确定我们自己的电路板尺寸。从板纲要形列表中选择Custom，并点击下一步。
5. 在下一页，输入自定义板的选项。对于例子给出的电路，2 × 2英寸的板便足够了。在Width和Height中选择Rectangular和type 2000。取消选择Title Block＆Scale，Legend String和Dimension Lines。单击Next继续。
6. 此页用于选择板的层数。例子中的电路需要两层信号层而并不需要电源层。单击Next继续。
7. 选择thruhole vias only设置设计中的孔类型，并点击Next。
8. 下一页用于设置元件/布线选项。选择Through-hole components选项并设置One Track与临近焊盘之间可以通过的线的数量。单击Next。
9. 下一页用于设置一些设计规则，如线的宽度和孔的大小。离开选项则设置为默认值。单击下Next。
10. 单击Finish。PCB Board Wizard已经设置完所有创建新板所需的信息。PCB编辑器现在将显示一个新的PCB文件，名为PCB1.pcbdoc。

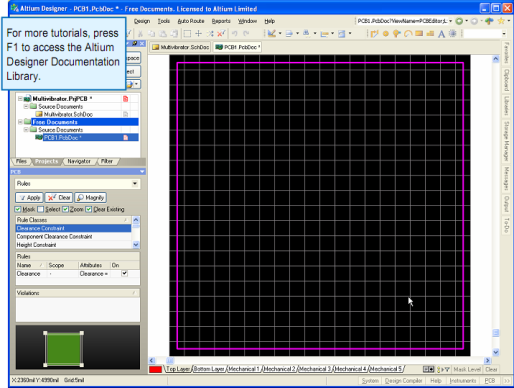

11. PCB文件显示出一个预设大小的白色图纸和一个空板（黑色为底，带栅格），如下图所示。如果需要关闭，选择Design>>Board Options，并在板设置对话框中取消选择Display Sheet。用户可以用Altium Designer的其它PCB模板来添加边界，栅格参考和标题。
如需了解更多有关board shapes，sheets和templates，请翻阅参阅Preparing the Board for Design Transfer手册。
12. 现在图纸已关闭，如需显示板的形状，选择View>>Fit Board [快捷键: V，F]。
13. PCB文件自动添加（连接）工程并被列在Projects中源文件里工程名的下方。通过选择File>>Save As重新命名新的PCB文件（带.PcbDoc扩展名）。浏览到用户想存储PCB的位置，在File Name里键入文件名multivibrator.pcbdoc，并点击Save。
在工程中添加一个新的PCB
如果要将PCB文件作为自由文件添加到一个已经打开的工程中，则需在Projects中右键单击PCB工程文件，并选择Add Existing to Project。选择新的PCB文件名并点击打开。 现在PCB文件已经被列在Project下的Source Documents中，并与其它工程文件相连接。用户也可直接将自由文件拖拉到工程文件下。保存工程文件。
