PCB设计入门在Altium Designe中导入设计：

在将原理图的信息导入到新的PCB之前，请确保所有与原理图和PCB相关的库是可用的。因为只有默认安装的集成库被用到，所以封装已经被包括在内。

如果工程已经编译并且原理图没有任何错误，则可以使用Update PCB命令来产生ECOs（Engineering Change Orders 工程变更命令），它将把原理图的信息导入到目标PCB文件。

更新PCB

将原理图的信息转移到目标PCB文件：

1. 打开原理图文件，multivibrator.schdoc。

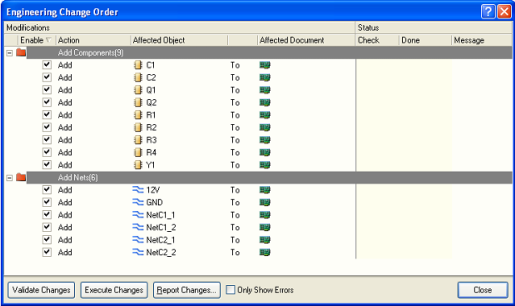

2. 选择Design>>Update PCB Document（multivibrator.pcbdoc）。该工程被编译并且工程变更命令对话框显示出来，如图6-14所示。

3. 点击Validate Changes。如果所有的更改被验证，状态列表(Status list)中将会出现绿色标记。如果更改未进行验证，则关闭对话框，并检查Messages框更正所有错误。

4. 点击Execute Changes，将更改发送给PCB。当完成后，Done那一列将被标记。

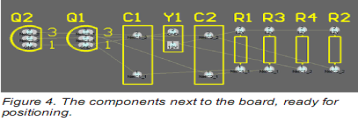

5. 单击Close，目标PCB文件打开，并且已经放置好元器件，结果如图6-15所示。如果用户无法看到自己电路上的元器件，请使用快捷键V，D（View>>Document）。

关于本文“PCB设计入门在Altium Designe中导入设计”就介绍到这里，希望能对您有所帮助，可以选择联系万龙精益 ，为您提供从PCB线路板 设计，PCB设计，PCB制作打样、PCBA加工、SMT贴片加工、电路板焊接、PCBA代工代料等一站式PCBA服务，让您节省时间精力、生产成本和 致力于新产品的研发和销售。
