手工PCB电路板焊接的注意事项

来源:电路板 编辑:电路板焊接 日期:2019-08-10 浏览:
我们在PCB电路板焊接的过程中,有一些事项如果不注意的话,就很容易造成质量事故,下面就来讲解一下万龙精益的电路板焊接的一些注意事项:

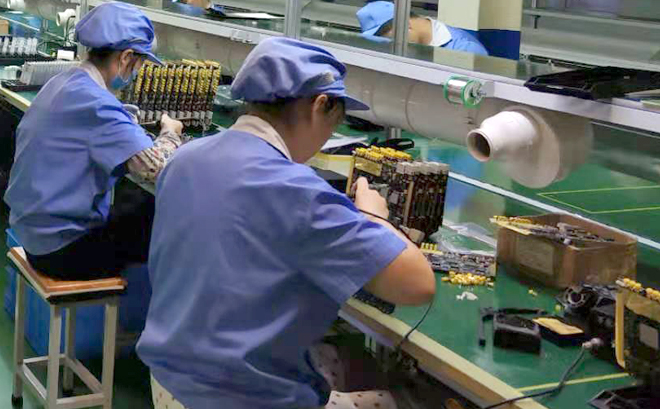

万龙精益电路板焊接线-手工PCB电路板焊接的注意事项
1 电烙铁一般应选内热式20~35W或调温式,烙铁的温度不超过400C的为宜。烙铁头形状应根据PCB板焊盘大小采用截面式或尖嘴式,目前PCB板发展趋势是小型密集化,因此一般常用小型尖嘴式烙铁头。
2 加热时应尽量使烙铁头同时接触印制板上铜箔和元器件引脚,对较大的焊盘(直径大于5mm)焊接时可移动烙铁,即烙铁绕焊盘转动,以免长时间停留一点导致局部过热。

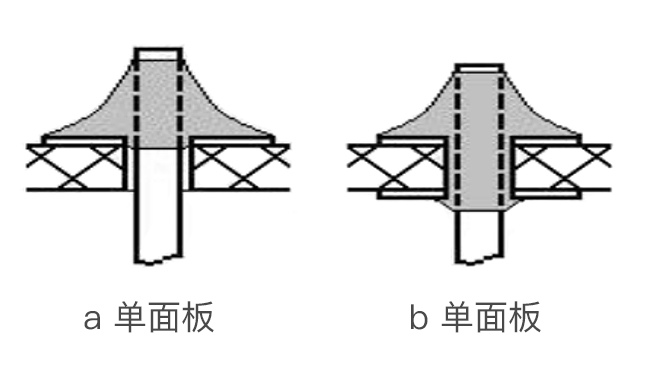

3 金属化孔的焊接。焊接时不仅要让焊料润湿焊盘,而且孔内也要润湿填充。因此金属化孔加热时间应长于单面板。
手工PCB电路板焊接的注意事项
4 焊接时不要用烙铁头摩擦焊盘的方法增强焊料润湿性能,而要靠表面清理和预焊。
