DIP是什么意思,DIP与SMT的区别：

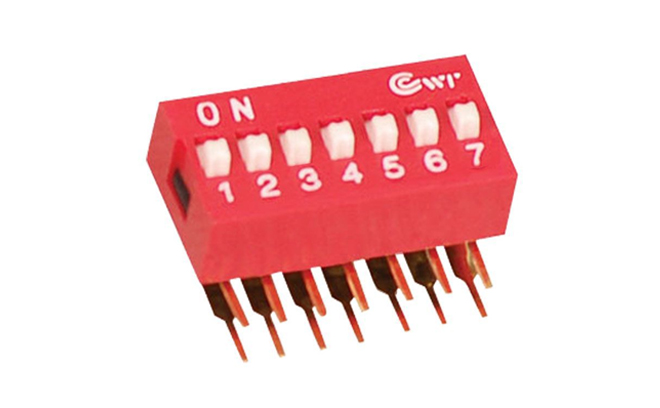

DIP（DIP封装）全称DUAL IN－LINE PACKAGE“双列直插式封装技术”，一种最简单的封装方式，指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100。DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
DIP封装结构形式有，多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。
适合在PCB(印刷电路板)上穿孔焊接，操作方便。 芯片面积与封装面积之间的比值较大，故体积也较大。 最早的4004、8008、8086、8088等CPU都采用了DIP封装，通过其上的两排引脚可插到主板上的插槽或焊接在主板上。
SMT全称“表面组装技术”（表面贴装技术），电子组装行业里最流行的一种技术和工艺。它是一种将无引脚或短引线或球的矩阵排列封装的表面组装元器件（简称SMC/SMD，中文称片状元器件）安装在印制电路板（Printed Circuit Board，PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术。
SMT贴片一般贴装的是无引脚或短引线表面组装元器件，需要先在线路板上印刷锡膏，接着通过贴片机贴装,然后通过回流焊固定器件。而DIP焊接的是直插形式封装的器件，通过波峰焊或人工焊接固定器件。
