电路板焊接之电子元器件的插装

来源:电路板 编辑:电路板焊接 日期:2019-07-29 浏览:
电子元器件插装要求做到整齐、美观、稳固。同时应方便电路板焊接和有利于元器件焊接时的散热。
1、元器件分类
按电路图或BO精单将电阻、电容、二极管、三极管,稳压模块,插排线、座,导线,紧固件等归类。
2、元器件引脚成形
1)元器件整形的基本要求
所有元器件引脚均不得从根部弯曲,一般应留1.5mm以上。
要尽量将有字符的元器件面置于容易观察的位置。

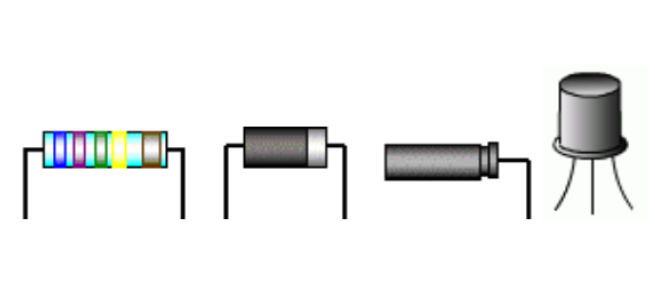

2)元器件的引脚成形
手工加工的元器件整形,弯引脚可以借助镊子或小螺丝刀对引脚整形。
电路板焊接之电子元器件的插装
3、插件顺序
手工插装元器件,应该满足工艺要求。插装时不要用手直接碰元器件引脚和印制板上铜箔。
4、元器件插装的方式

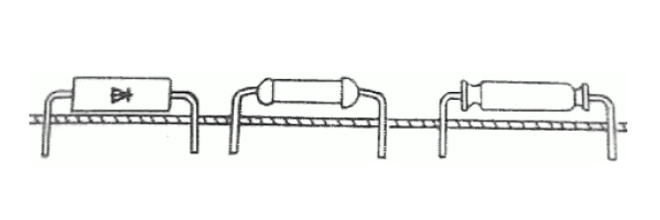

二极管、电容器、电阻器等元器件均是俯卧式安装在印刷PCB板上的。
电路板焊接之电子元器件的插装
